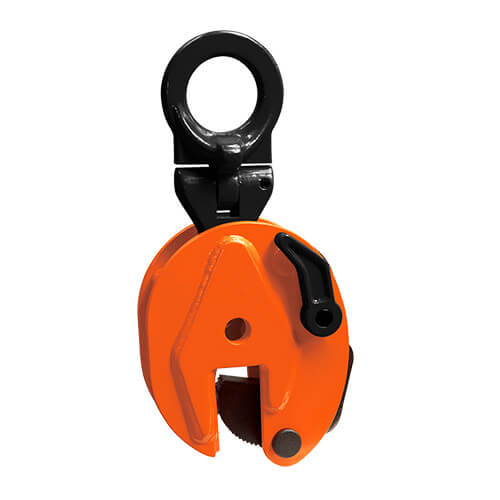

GEV/A - Garra de elevación vertical articulada
Garra de elevación vertical articulada con una carga máxima de 1000 Kg
Elevación, volteo y transporte de planchas de acero, vigas, tubos, etc.
El mismo peso de la carga asegura la fijación.
Mordazas en acero templado, con resortes para impedir que la carga se suelte aún cuando no exista tensión o la carga está apoyada en el suelo.
Probadas al doble de su capacidad nominal.
Incorpora una anilla articulada y un mecanismo de seguridad accionado por la palanca lateral.
El mismo peso de la carga asegura la fijación.
Mordazas en acero templado, con resortes para impedir que la carga se suelte aún cuando no exista tensión o la carga está apoyada en el suelo.
Probadas al doble de su capacidad nominal.
Incorpora una anilla articulada y un mecanismo de seguridad accionado por la palanca lateral.
|
Carga máxima | 5.000 Kg |
|
Peso | 4,5 a 23,0 Kg |
| Grosor chapa | 0-20 a 0-50 mm |
Datos Técnicos
- Elevación, volteo y transporte de planchas de acero, vigas, tubos, etc.
- El mismo peso de la carga asegura la fijación.
- Mordazas en acero templado, con resortes para impedir que la carga se suelte aún cuando no existensión o la carga está apoyada en el suelo.
- Probadas al doble de su capacidad nominal.
Particularidades
- Modelo GEV/A incorpora una anilla articulada y un mecanismo de seguridad accionado por la palanca lateral.
- Modelo GEV/H ideal para el agarre en horizontal de chapas de acero.
Peso mínimo: 20% de la capacidad de carga total.
- Elevación, volteo y transporte de planchas de acero, vigas, tubos, etc.
- El mismo peso de la carga asegura la fijación.
- Mordazas en acero templado, con resortes para impedir que la carga se suelte aún cuando no existensión o la carga está apoyada en el suelo.
- Probadas al doble de su capacidad nominal.
Particularidades
- Modelo GEV/A incorpora una anilla articulada y un mecanismo de seguridad accionado por la palanca lateral.
- Modelo GEV/H ideal para el agarre en horizontal de chapas de acero.
Peso mínimo: 20% de la capacidad de carga total.
| Código | Referencia | Grosor chapa |
|
|
|---|---|---|---|---|
| 78-220 | GEV/A-1,0 | 0-20 | 4,5 | 1.000 |
| 78-222 | GEV/A-2,0 | 0-25 | 7,5 | 2.000 |
| 78-224 | GEV/A-3,0 | 0-30 | 14,8 | 3.000 |
| 78-226 | GEV/A-5,0 | 0-50 | 23,0 | 5.000 |
