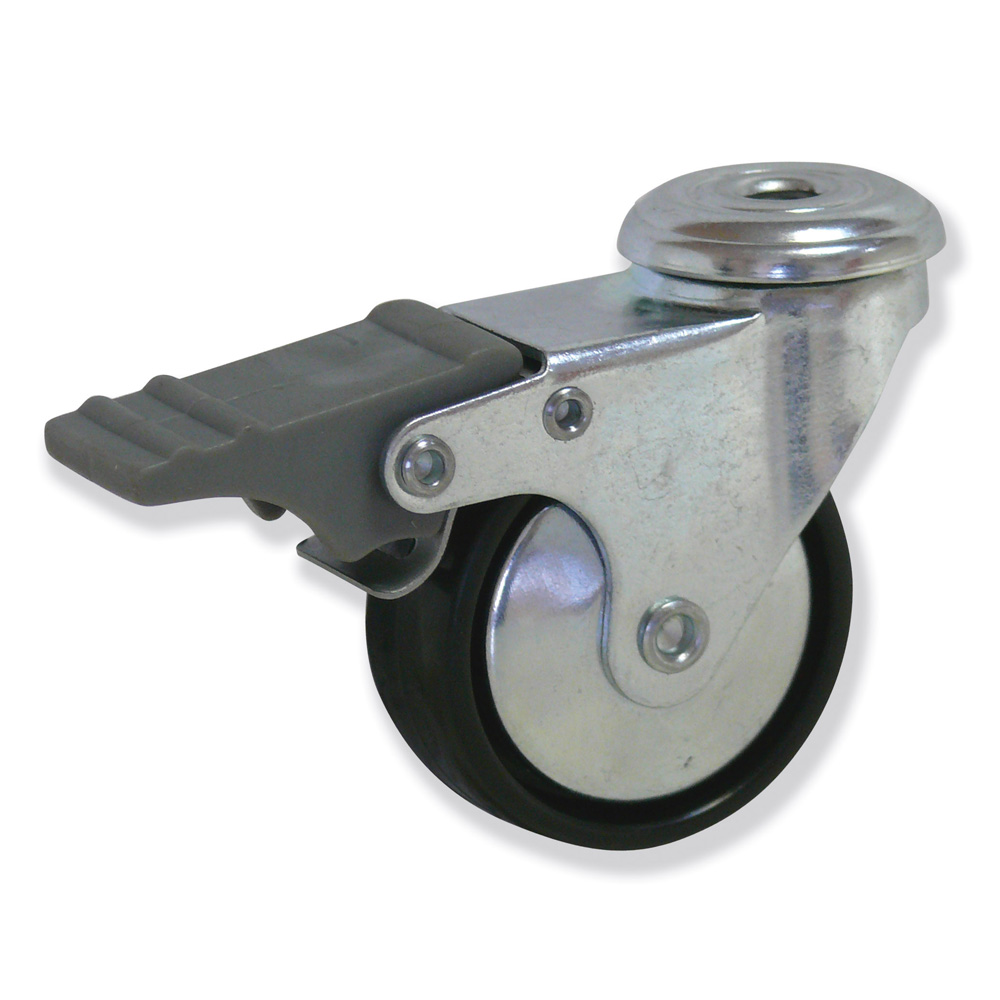

BTG1 PL - Soporte giratorio, Sujeción por tornillo, Rueda Plástico
Rueda con soporte giratorio con rueda PL (Monobloque de Plástico) y sujeción a tornillo
Soportes de acero (estampado) de 1,5 mm. de espesor.
Cabeza giratoria con doble hilera de bolas (de acero al cromo) protegidas por cazoletas envolventes.
Acabado del soporte: zincado brillante.
Blocaje simultáneo del giro de la rueda y del soporte.
Disponible en ø50 mm. Añadir FD a la referencia o al código numérico del rotante correspondiente.
Cabeza giratoria con doble hilera de bolas (de acero al cromo) protegidas por cazoletas envolventes.
Acabado del soporte: zincado brillante.
Blocaje simultáneo del giro de la rueda y del soporte.
Disponible en ø50 mm. Añadir FD a la referencia o al código numérico del rotante correspondiente.
Propiedades de la rueda
Diámetro
25 a 50 mm
Carga máxima
25 a 40 Kg
Dureza de la Banda
60 SHORE D
Temperatura de trabajo
-20 a 60 °C
Velocidad Máxima
4 Km/h
|
Diámetro Cabeza | 30 a 34 mm |
|
Espesor Horquilla | 1,5 mm |
|
Eje Rueda | Remachado |
|
Diámetro | 25 a 50 mm |
|
Carga máxima soporte | 25 a 40 Kg |
|
Ancho Banda de Rodadura | 14 a 20 mm |
|
Tipo de eje | Eje Liso |
|
Banda de rodadura | Banda de Plástico |
|
Color banda de rodadura | Negro |
B: SOPORTE MODELO B - GIRATORIO G
Sujeción del soporte en dos versiones: por tornillo (BTG) y por pletina (BPG).
Soportes de acero (estampado) de 1,5 mm. de espesor.
Cabeza giratoria con doble hilera de bolas (de acero al cromo) protegidas por cazoletas envolventes.
Acabado del soporte: zincado brillante.
BG-FD: SOPORTE MODELO BG - FRENO DOBLE FD
Blocaje simultáneo del giro de la rueda y del soporte.
Disponible en ø50 mm. Añadir FD a la referencia o al código numérico del rotante correspondiente.
RUEDAS QUE SE MONTAN:
Las ruedas se sujetan al soporte mediante remache de acero.
Todas las ruedas que se montan llevan cojinete liso y placas anti-hilos.
Sujeción del soporte en dos versiones: por tornillo (BTG) y por pletina (BPG).
Soportes de acero (estampado) de 1,5 mm. de espesor.
Cabeza giratoria con doble hilera de bolas (de acero al cromo) protegidas por cazoletas envolventes.
Acabado del soporte: zincado brillante.
BG-FD: SOPORTE MODELO BG - FRENO DOBLE FD
Blocaje simultáneo del giro de la rueda y del soporte.
Disponible en ø50 mm. Añadir FD a la referencia o al código numérico del rotante correspondiente.
RUEDAS QUE SE MONTAN:
Las ruedas se sujetan al soporte mediante remache de acero.
Todas las ruedas que se montan llevan cojinete liso y placas anti-hilos.
| Código | Referencia |
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|
| 24-028 | BTG1 025 PLL1 | 25 | 14 | 30 | 42 | Eje Liso | 25 | 0,07 |
| 24-034 | BTG1 030 PLL1 | 30 | 14 | 32 | 45 | Eje Liso | 35 | 0,08 |
| 24-042 | BTG1 040 PLL1 | 40 | 17 | 45 | 60 | Eje Liso | 40 | 0,09 |
| 24-050 | BTG1 050 PLL1 | 50 | 20 | 48 | 66 | Eje Liso | 40 | 0,09 |
* Valores expresados en Valores expresados en mm.
